№544 ГДЗ Рымкевич 10-11 класс (Физика)

На рисунке 63 представлен замкнутый цикл. Участок CD соответствует изотерме. Вычертить эту диаграмму в координатах $$p, T$$ и $$V, T$$.

Так как на участках BC и AD давление не меняется, то это изобары. На участке AB объём постоянен, значит AB — изохора. По условию CD — изотерма.

Для идеального газа

$$pV=\frac{mR}{M}T,$$

откуда следует:

• на участке AB при постоянном объёме $$p \propto T$$;
• на участке BC при постоянном давлении $$V \propto T$$;
• на участке AD при постоянном давлении $$V \propto T$$, причём при движении от D к A температура уменьшается;
• на участке CD температура постоянна, значит в координатах $$p, T$$ это вертикальный отрезок, а в координатах $$V, T$$ — тоже вертикальный отрезок.

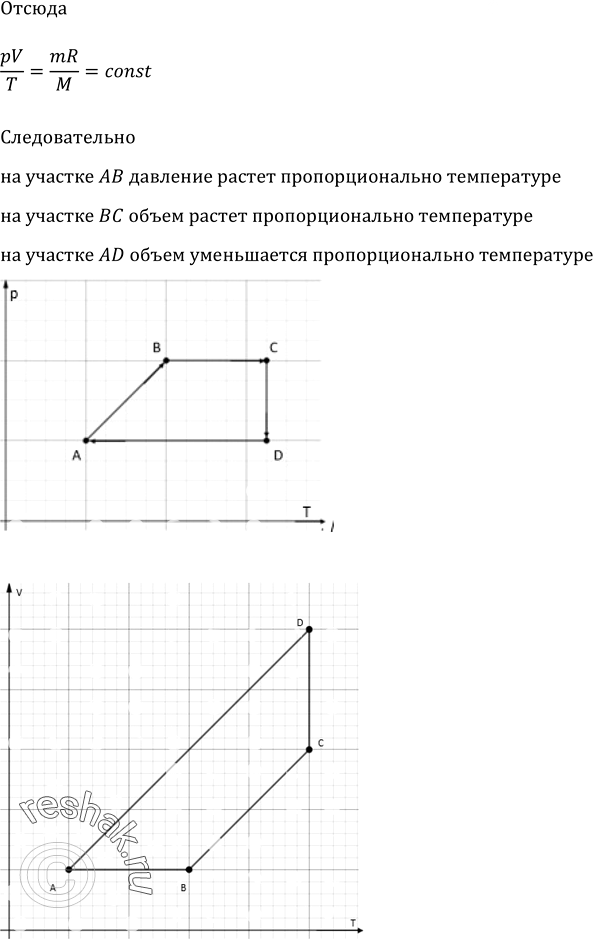

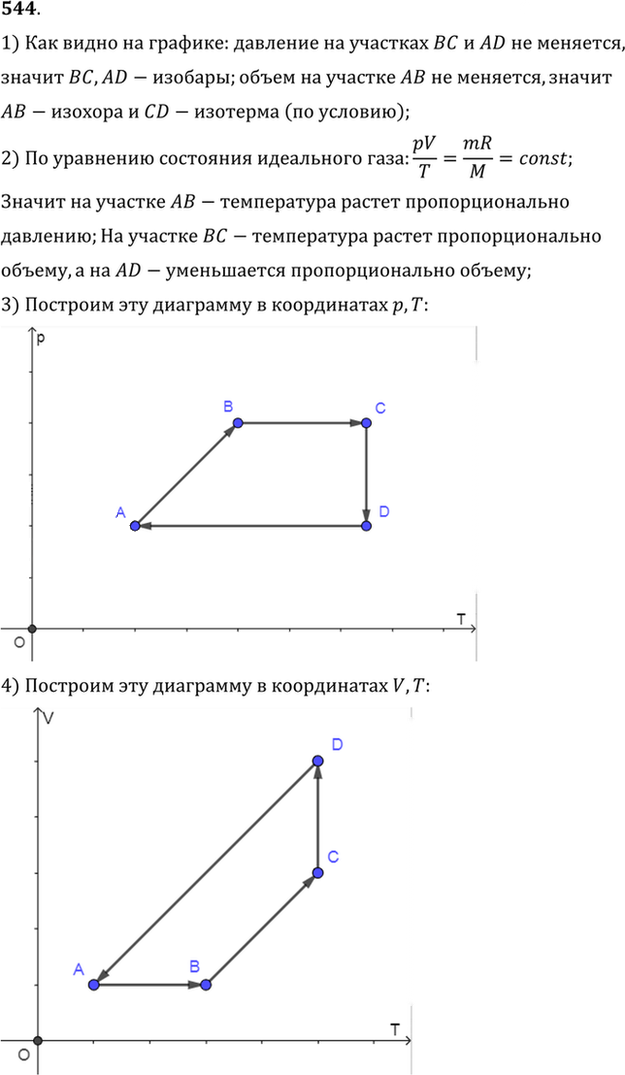

Следовательно, в координатах $$p, T$$ цикл изображается так: AB — наклонная прямая вверх, BC — горизонтальный отрезок, CD — вертикальный отрезок вниз, DA — горизонтальный отрезок.

В координатах $$V, T$$: AB — горизонтальный отрезок, BC — наклонная прямая вверх, CD — вертикальный отрезок, DA — наклонная прямая вниз.

Ответ: участок AB — изохора, BC и AD — изобары, CD — изотерма; в координатах $$p, T$$ и $$V, T$$ цикл строится соответственно по указанным типам участков.
