Параграф 36 Ответы на вопросы ГДЗ Мякишев 11 класс (Физика)
2. B чем отличие автоколебаний от вынужденных и свободных колебаний?
3. Опишите свойства p—n-перехода в полупроводниках.
4. Как устроен транзистор?
5. Какова роль транзистора в генерации автоколебаний?
6. Как осуществляется обратная связь в генераторе на транзисторе?
7. Укажите основные элементы автоколебательной системы.
8. Приведите примеры автоколебательных систем, не рассмотренные в тексте.

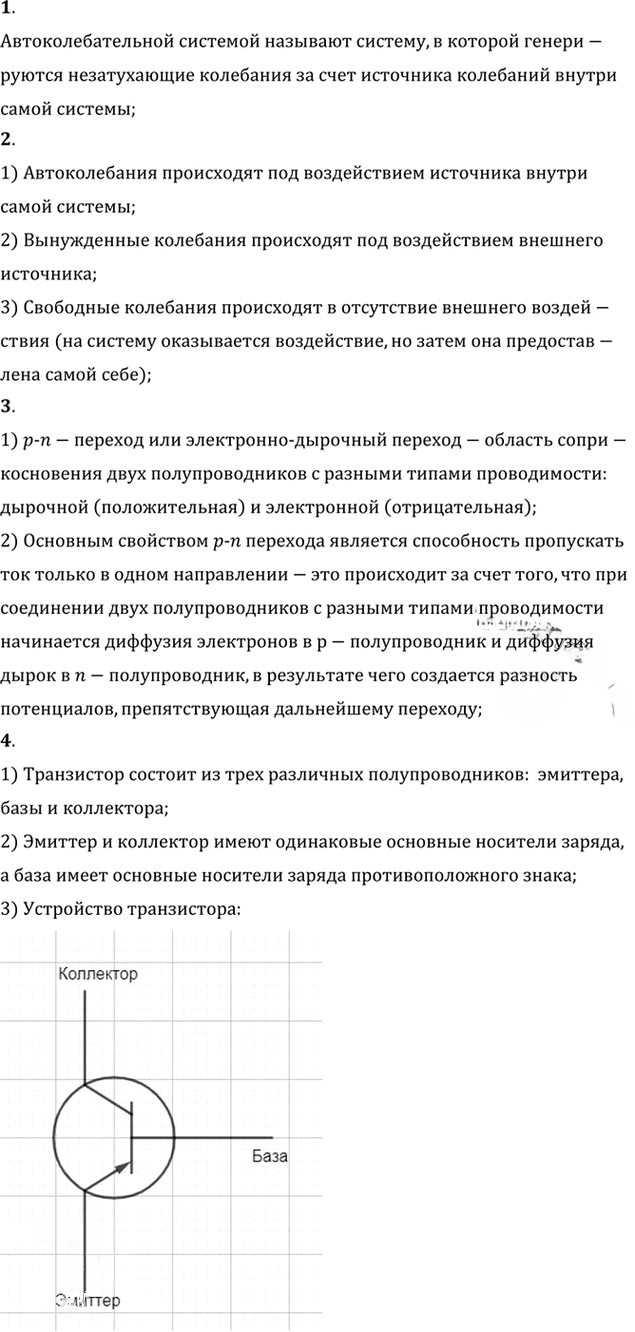

Решение
Автоколебательной системой называют систему, в которой незатухающие колебания поддерживаются за счёт источника энергии, находящегося внутри самой системы.
Автоколебания возникают под действием внутреннего источника энергии системы.
Вынужденные колебания возникают под действием внешней периодической силы.
Свободные колебания происходят после начального воздействия, а затем система колеблется без внешнего периодического воздействия.
p—n-переход — это область соприкосновения двух полупроводников с разными типами проводимости: дырочной (p) и электронной (n).
Его основное свойство — пропускать ток преимущественно в одном направлении. Это связано с тем, что при контакте полупроводников происходит диффузия электронов и дырок, и в области перехода возникает запирающий слой, препятствующий дальнейшему прохождению носителей заряда.
Транзистор состоит из трёх областей полупроводника: эмиттера, базы и коллектора.
Эмиттер и коллектор имеют носители заряда одного типа, а база — противоположного типа.
Транзистор в генераторе автоколебаний выполняет роль ключа, который автоматически открывается и закрывается, обеспечивая генерацию переменного напряжения в цепи с источником постоянного тока.
Обратная связь в генераторе на транзисторе осуществляется так: колебания в контуре воздействуют на транзистор и изменяют величину тока, который он пропускает. Сигнал из контура подаётся на эмиттер, благодаря чему процесс колебаний поддерживается.
Основные элементы автоколебательной системы:
- источник энергии, за счёт которого поддерживаются незатухающие колебания;
- колебательная система, в которой происходят колебания;
- устройство, регулирующее поступление энергии от источника в колебательную систему.
Примеры автоколебательных систем:
- часовой механизм с анкерным ходом;
- двигатель внутреннего сгорания;
- электронный генератор на транзисторе;
- свисток или духовой инструмент, в котором поток воздуха поддерживает колебания.
