(Обновлен)Лабораторная работа 2 ГДЗ Мякишев 11 класс (Физика)
Цель работы: изучить одно из самых важных явлений электромагнетизма — явление электромагнитной индукции.
Оборудование: источник тока, гальвонометр, катушка 1, железный сердечник, U-образный магнит, магнитная стрелка, реостат, ключ, витки проволоки или катушка 2, диаметр которой больше диаметра катушки 1, соединительные провода
Подготовительный эиап
1. Соберите схему согласно рисунку Л.3.В катушку вставьте железный сердечник. Замкните цепь, заметьте при этом, в какую сторону отклонится стрелка гальванометра. С помощью магнитной стрелки установите расположение магнитных полюсов катушки. В дальнейшем при выполнении работы можно будет судить о расположении магнитных полюсов катушки с током по направлению отклонения стрелки гальванометра.
2. Отключите от цепи реостат и ключ, замкните миллиамперметр на катушку, сохранив порядок соединения их клемм.
Порядок выполнения работы
1 Приставьте сердечник к одному из полюсов дугообразного магнита и вдвиньте внутрь катушки (рис.Л.4), наблюдая одновременно за гальванометра.
2. Повторите наблюдение, выдвигая сердечник из катушки, а также меняя полюса магнита.
3. Зарисуйте схему опыта и проверьте выполнение правила Ленца в каждом случае.

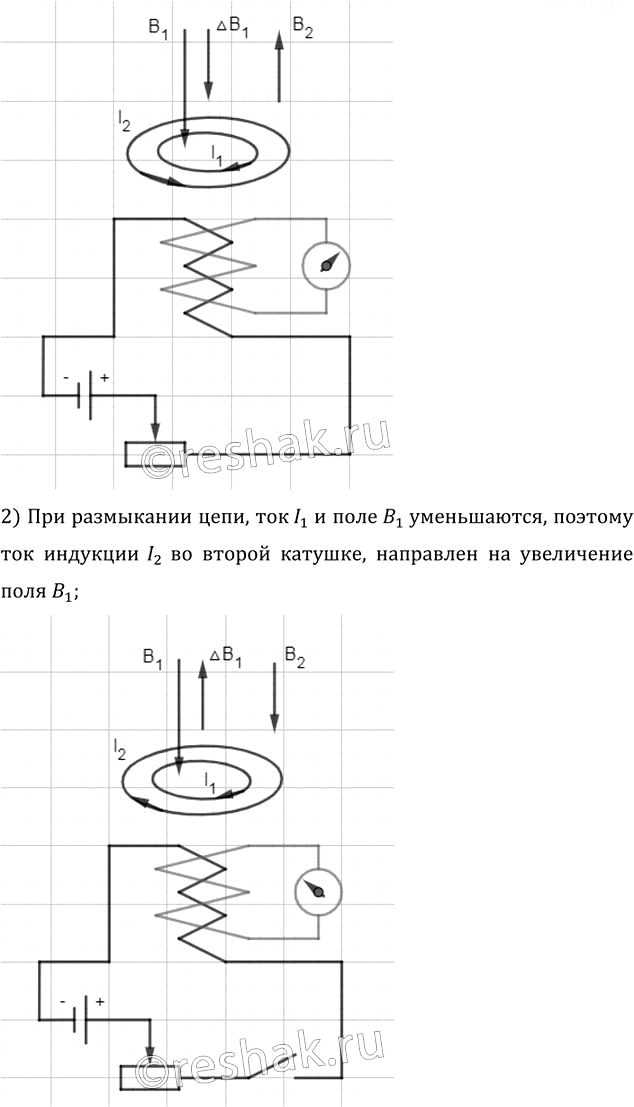

4. Расположите вторую катушку или витки проволоки на первую катушку так, чтобы их оси совпадали. Замкните гальванометр на витки или вторую катушке (рис.Л.5).
5. Вставьте в обе катушки железный сердечник и присоедините первую катушку через выключатель и реостат к источнику питания. (см. рис. Л.5).
6. Замыкая и размыкая ключ, наблюдайте за отклонением стрелки гальванометра.
7. Зарисуйте схему опыта и проверьте выполнение правила Ленца.
Ход работы
1. При приближении сердечника к катушке магнитный поток через катушку увеличивается, поэтому в ней возникает индукционный ток. Стрелка гальванометра отклоняется в одну сторону.
2. При выдвижении сердечника из катушки магнитный поток уменьшается, поэтому направление индукционного тока меняется на противоположное. Стрелка гальванометра отклоняется в другую сторону.
3. При изменении полюса магнита направление отклонения стрелки также меняется на противоположное.
4. При надевании второй катушки на первую и изменении тока в первой катушке во второй катушке возникает индукционный ток. При замыкании ключа ток во второй катушке направлен так, чтобы ослабить увеличение магнитного поля первой катушки.
5. При размыкании ключа ток во второй катушке направлен так, чтобы поддержать уменьшающееся магнитное поле первой катушки.
6. Во всех опытах направление индукционного тока определяется правилом Ленца: индукционный ток всегда противодействует причине, его вызывающей.
Вывод: явление электромагнитной индукции заключается в возникновении индукционного тока при изменении магнитного потока через контур. Направление индукционного тока подчиняется правилу Ленца.
