Рассмотрим вариант решения задания из учебника Рымкевич 10-11 класс, Дрофа: Как изменятся показания амперметра и вольтметра (рис. 87), если замкнуть ключ?

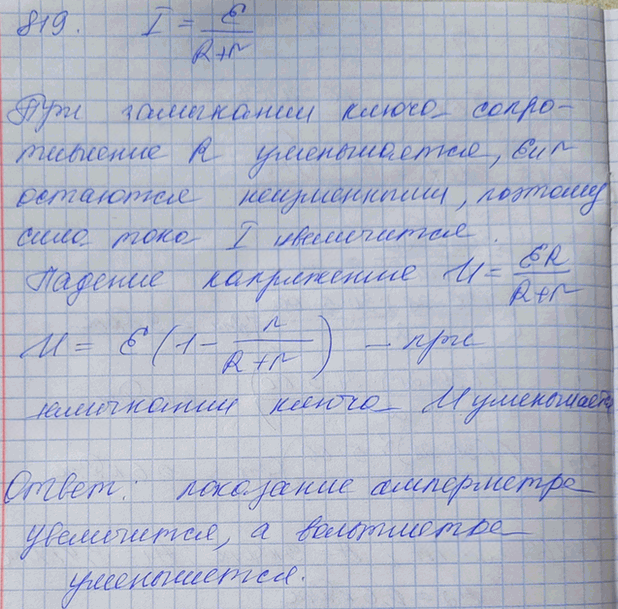

При замыкании ключа сопротивление внешней части цепи уменьшается, поэтому полное сопротивление цепи становится меньше. По закону Ома для полной цепи

$$I=\frac{\varepsilon}{R+r}$$

сила тока увеличивается, значит показания амперметра возрастут.

Напряжение на зажимах источника

$$U=IR=\frac{\varepsilon R}{R+r}$$

При уменьшении внешнего сопротивления $$R$$ напряжение $$U$$ уменьшается, значит показания вольтметра станут меньше.

Ответ: показания амперметра увеличатся, показания вольтметра уменьшатся.
