Лабораторная работа 5 ГДЗ Мякишев 10 класс (Физика)

Выполнена проверка законов последовательного и параллельного соединения проводников.

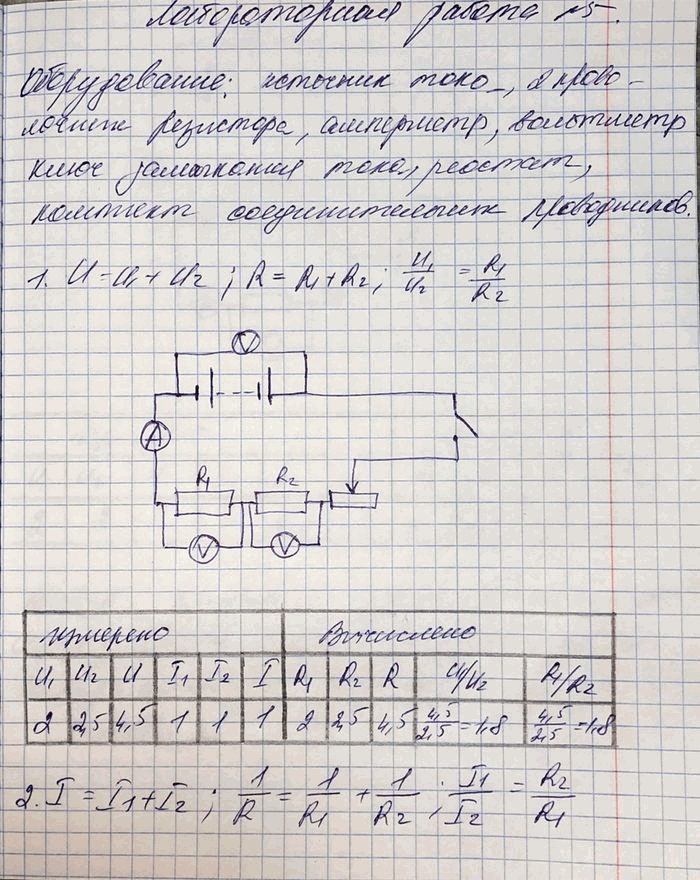

Для последовательного соединения измерены: $$U_1=2\ \text{В},\ U_2=2{,}5\ \text{В},\ U=4{,}5\ \text{В},\ I_1=1\ \text{А},\ I_2=1\ \text{А},\ I=1\ \text{А}.$$

Проверка:

$$U=U_1+U_2=2+2{,}5=4{,}5\ \text{В}$$

$$I=I_1=I_2=1\ \text{А}$$

$$R_1=2\ \Omega,\ R_2=2{,}5\ \Omega,\ R=4{,}5\ \Omega$$

$$\frac{U_1}{U_2}=\frac{2}{2{,}5}=0{,}8,\qquad \frac{R_1}{R_2}=\frac{2}{2{,}5}=0{,}8$$

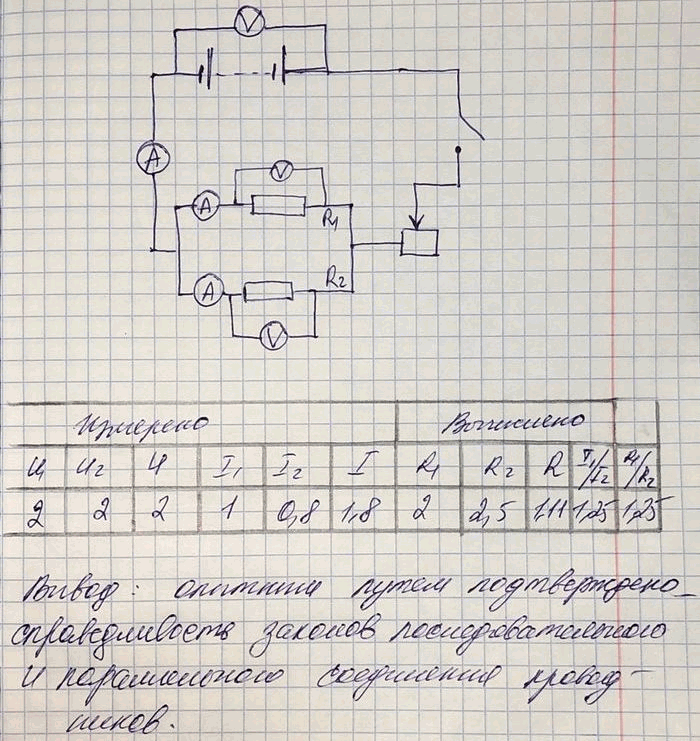

Для параллельного соединения измерены: $$U_1=2\ \text{В},\ U_2=2\ \text{В},\ U=2\ \text{В},\ I_1=1\ \text{А},\ I_2=0{,}8\ \text{А},\ I=1{,}8\ \text{А}.$$

Проверка:

$$I=I_1+I_2=1+0{,}8=1{,}8\ \text{А}$$

$$\frac{1}{R}=\frac{1}{R_1}+\frac{1}{R_2}$$

$$R_1=2\ \Omega,\ R_2=2{,}5\ \Omega,\ R\approx 1{,}11\ \Omega$$

$$\frac{U_1}{U_2}=\frac{2}{2}=1,\qquad \frac{R_2}{R_1}=\frac{2{,}5}{2}=1{,}25$$

Опытным путём подтверждены справедливость законов последовательного и параллельного соединения проводников.
